产品中心
消防用内外涂覆钢管是公司自制优质直缝高频焊钢管、螺旋缝埋弧焊钢管或无缝钢管为基体，经喷砂除油除锈,喷吸涂工艺制作，在钢管内外壁涂覆环氧粉末高分子材料制成的产品，产品质量符合GB/T5135.20标准，适用于消防给水、泡沫介质输送。
产品性能 优异的抗腐蚀性能 优良的机械强度 管壁光滑阻力小 耐高温性好 |

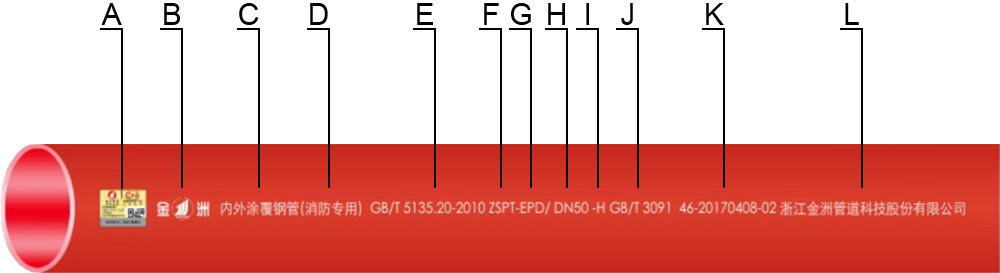

| 消防用内外涂覆钢管标识 |
 |
| A防伪标签 B品牌商标 C名称 D适用范围 E产品标准号 F自动灭火喷水系统用涂覆钢管 G环氧粉末 F类别 H公称通径 I基管执行标准 J批号 K卫生许可证 L公司名称 |
| 消防用内外涂覆钢管理化性能 |
| 序号 | 项目 | 消防用内外涂覆钢管 |
| 1 | 涂层附着力 | 附着力为1-3级 |
| 2 | 针孔试验 | 涂层厚度不大于0.4mm，试验电压为1500V；涂层厚度大于0.4mm，试验电压为2000V，无电火花产生。 |
| 3 | 抗弯曲性能(公称通径≤50mm) | 以8倍管道外径为半径作30°弯曲，涂层无剥落、断裂。 |
| 4 | 抗压扁性能(公称径>50mm | 压缩至两平板间距离为试件外径的五分之四，涂层无剥落、断裂。 |
| 5 | 抗冲击性能 | 按GB/T5135.20中规定的方法进行冲击试验，涂层应无剥落、断裂。 |
| 6 | 抗真空性能 | 逐渐增加负压至660mm柱，保持1min，试验后检查内涂层，涂层应无脱落。 |
| 7 | 耐高温性能 | 将试件放置在恒温箱中，升温至(300±5)℃，并恒温1h，然后取出自然冷至恒温。涂层应无脱落、隆起、开裂、剥落、损坏。 |
| 8 | 耐低温性能 | 将试件放置在低温箱中，降温至(-30±2)℃并恒温1h然后取出放置在温度为(20±5)℃的环境下(4-7)h。试验周期结束后，取出试件检查内涂层，并按进行附着力试验，附着力为1-3级。 |
| 9 | 压力循环试验 | 进行3000次从(0.4±0.1)MPa至2.585Mpa的交变水压试验，试验周期结束后，检查其内涂层，并按规定进行附着力试验，附着力为1-3级。 |
| 10 | 温度循环试验 | 在(50±2)℃和(-10±2)℃下各放置24h，交替循环三次后放置在温度为(20±5)℃的环境中24h，检查内涂层情况，并按规定进行附着力试验，附着力为13级。 |
| 11 | 温水老化试验 | 在(70±2)℃的蒸馏水中浸泡30d，试验后取出自然冷却至常温,检查内涂层情况，并按规定进行附着力试验，附着力为1-3级。 |
| 执行标准:GB/T5135.20(本公司为该标准参与起草单位之一) |
| 公称口径（mm） | 公称外径（mm） | 钢管壁厚（mm） | 环氧涂层（mm） | 钢管长度（mm） |
| 25 | 33.7 | 3.2 | >0.3 | 6000 |
| 32 | 42.4 | 3.5 | >0.3 | 6000 |
| 40 | 48.3 | 3.5 | >0.3 | 6000 |
| 50 | 60.3 | 3.8 | >0.3 | 6000 |
| 65 | 76.1 | 4.0 | >0.3 | 6000 |
| 80 | 88.9 | 4.0 | >0.35 | 6000 |
| 100 | 114.3 | 4.0 | >0.35 | 6000 |
| 125 | 139.7 | 4.0 | >0.35 | 6000 |
| 150 | 165.1 | 4.5 | >0.35 | 6000 |
| 200 | 219.1 | 6.0 | >0.35 | 6000 |
| 250 | 273.1 | 7.0 | >0.35 | 6000 |
| 300 | 323.9 | 8.0 | >0.35 | 6000 |
